ড্রইং-এর পরিচয়

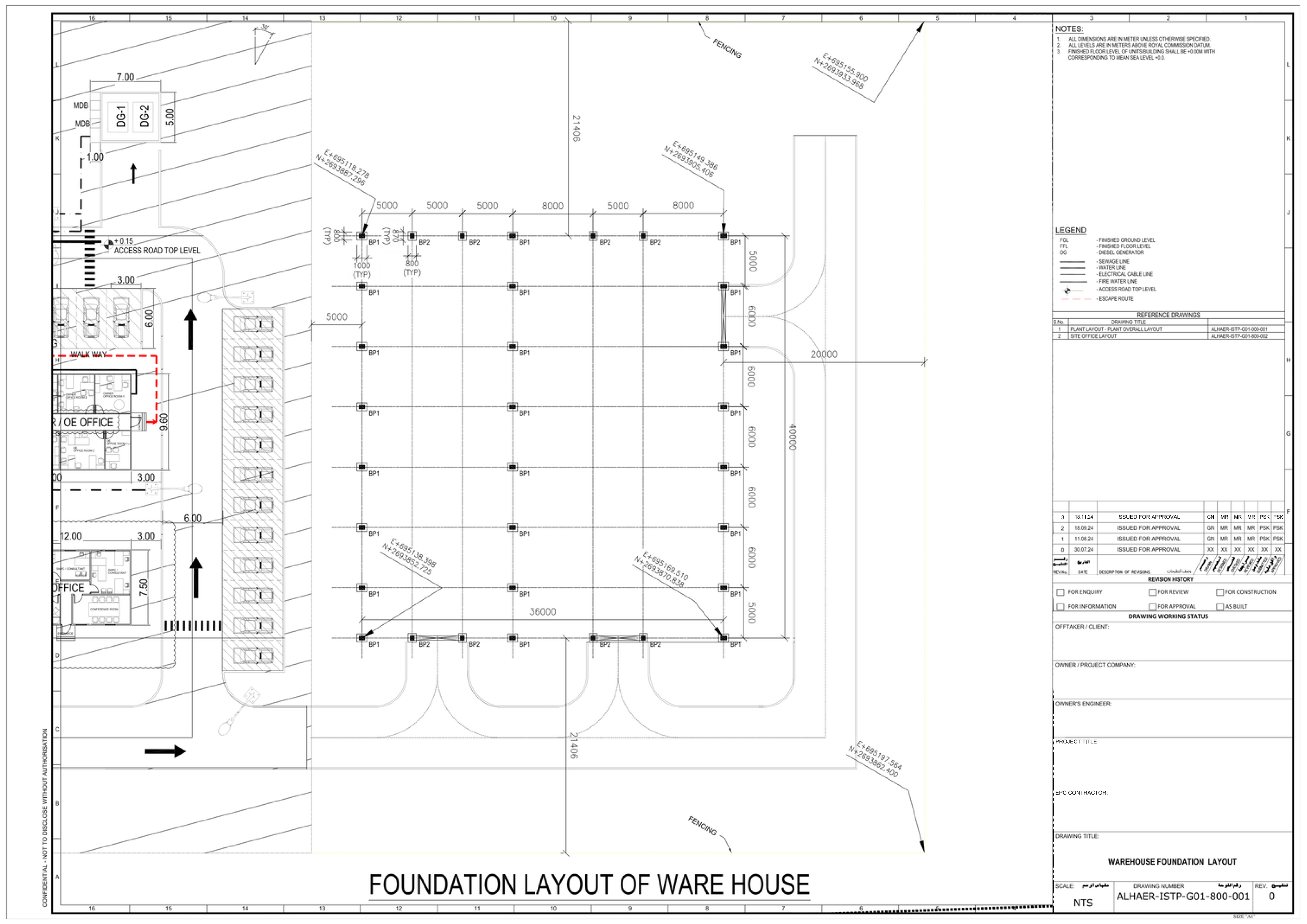

এই ড্রইংটি পুরো প্রজেক্ট এলাকার একটি সামগ্রিক চিত্র। এখানে প্রস্তাবিত গুদামঘরটি জমির কোন অংশে, কীভাবে এবং কতটা জায়গা নিয়ে স্থাপন করা হবে তার লেআউট দেখানো হয়েছে। এটি প্রজেক্ট শুরু করার জন্য প্রথম এবং সবচেয়ে গুরুত্বপূর্ণ ধাপ।
মূল বিষয়বস্তু এবং কাজের ধাপ
ধাপ ১: রেফারেন্স পয়েন্ট চিহ্নিতকরণ
কাজের শুরুতে সাইটের রেফারেন্স লাইন বা পয়েন্টগুলো চিহ্নিত করতে হবে। এই ড্রইং অনুযায়ী রেফারেন্স হলো:
- বিদ্যমান রাস্তা (Existing Road): এটি একটি প্রধান রেফারেন্স।
- জমির সীমানা প্রাচীর (Boundary Wall): এটি আরেকটি গুরুত্বপূর্ণ রেফারেন্স লাইন।
ধাপ ২: লে-আউট মার্কিং
রেফারেন্স লাইন থেকে মাপ নিয়ে গুদামঘরের অবস্থান মাটিতে চিহ্নিত করতে হবে।
- ড্রইং অনুযায়ী, প্রস্তাবিত কাঠামোর একটি কোণা বিদ্যমান রাস্তা থেকে 15'-0" (১৫ ফুট) দূরে অবস্থিত।
- পাশের সীমানা প্রাচীর থেকে কাঠামোর দূরত্ব 10'-0" (১০ ফুট)।
- এই দুটি মাপ ব্যবহার করে প্রথম কোণাটি মাটিতে চিহ্নিত করতে হবে। এরপর বাকি কোণাগুলো
90° কোণ নিশ্চিত করে চিহ্নিত করতে হবে।
গুরুত্বপূর্ণ: লে-আউট দেওয়ার সময় সুতা, খুঁটি এবং রাইট অ্যাঙ্গেল (পিথাগোরাসের সূত্র বা 3-4-5 পদ্ধতি ব্যবহার করে) সঠিকভাবে ব্যবহার করতে হবে যাতে কাঠামোটি বর্গাকার বা আয়তাকার হয়।
